氣體檢測--污水處理廠運用

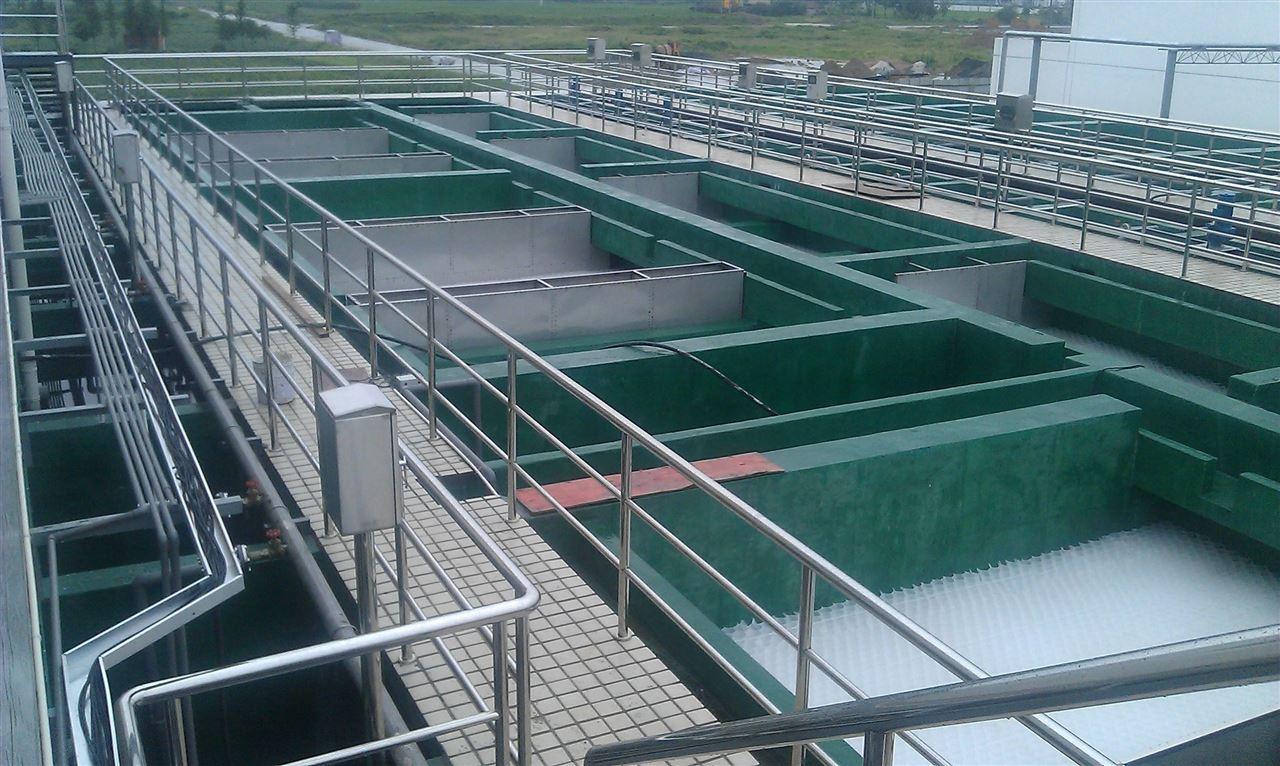

一、污水處理長環境特點：

污水處理廠特有的地下管廊，占地極廣且地形複雜，通風狀況很差，故有毒氣體和甲烷洩漏或氧氣濃度過底，無人知曉，一旦工作人員進入，極意發生生命危險。尤其污水處理廠很多地下管廊，一旦有人在管廊裏發生危險，但是沒人及時發現，會照成死亡。

泥區屬于高危區，一般脫水泵房和幹化間設備正常運行時，硫化氫濃度就高于 50ppm。因此，污水處理廠使用的氣體探測器和氣體報警控制系統應有如下特點：
※ 設備和系統的響應速度快，安全等級高
※ 設備工作穩定，使用壽命長，維護量小
※ 布點密集，覆蓋面廣
※ 需檢測氣體種類多

二、需要檢測的氣體：

在污水處理的不同過程中，在不同的廠區會産生大量的甲烷體，有毒氣體。主要需要檢測的氣體有：
※ 硫化氫 ※ 二氧化硫 ※ 一氧化碳 ※ 甲烷 ※ 氨氣 ※ 氧氣

三．探測器的布置

在污水處理廠，探測器布點要考慮以下易于發生洩露的位置：
※ 格栅間 ※ 進水泵房 ※ 嚗氣沉沙間 ※ 洗沙間 ※ 集泥井
※ 濃縮池 ※ 脫水機房 ※ 幹化間 ※ 管廊
   确定探測器的具體位置時，應注意某些探測器會對位置和氣流敏感。根據洩漏氣體的密度是否大于空氣，并結合空氣流動趨勢來綜合完成探測器布置。 根據所在場所的主導風方向、空氣流可能的環流現象和上升趨勢，以及地下管廊的空氣自然流向的習慣通道等，并判斷當發生大量洩漏時氣體的洩漏方向，通常應將探測器安裝在下風向。
   根據洩漏氣體的密度是否大于空氣，并結合空氣流動趨勢來綜合完成探測器布置。對于懷疑洩漏氣體種類重與空氣的場所，探測器應布置在近于操作面的地方；對于輕于空氣的場所，探測器探測頭應布置在所保護的設備或區域的上方。同時，在條件允許的情況下，探測器應布置高于會改變空氣流動方式的結構鋼、管線和設備的地方。

研究洩漏點的洩漏狀态是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近洩漏點一些；如果是噴射狀洩漏，則要稍遠離洩漏點。對于要求區域覆蓋的地點，應根據加熱和通風系統以及潛在的釋放氣體特性，在相對于地闆和操作面來布置探測器，探測器的最大間距爲 13~15m。對于室外面積較大的區域可采取重點洩漏點單獨布設于均勻布設相結合的方式。
在均勻布設時，各監測點之間的距離應爲 10~20m，其安裝的密集度可以根據生産過程安全要求程度來适當增減。對于室内通風不流暢的管廊、地溝容易積聚氣體的地方以及地下電纜溝、熱力溝及有密封蓋闆的污水溝槽等經常性或在生産不正常情況下容易積聚氣體的場所，通常應將探測器固定在那些可能存在洩漏氣體的死角。

五．氣體檢測系統介紹：

下圖是一個典型污水處理廠氣體監控系統的簡圖及簡介：

整套系統由氣體監控系統以及視頻系統組成，其中的氣體監控系統組件全部由環順科技産品組成。整套系統的作用是：當安裝在不同區域的現場的氧氣，硫化氫，氨氣，一氧化碳，二氧化硫，甲烷氣體探測器檢測到相關的氣體濃度超标，該探測器自身會通過外接的聲光報警器産生一個報警，如果此時旁邊有人則可以得到警示并及時撤離，同時報警信号上傳到服務器，服務器會命令視頻監控系統將主畫面切換到報警區域，同時安裝在該報警區域的揚聲器會廣播相關報警信息并提醒相關工作人員注意并采取相關措施。
  另外，系統還配備一台監控計算機，通過組态軟件，實時監控系統中每台探測器的檢測值和工作狀态，同時記錄和存儲所有的數據和狀态，便于操作人員随時了解現場情況，或查詢報警 / 故障記錄。現場探測器選用HS660系列氣體探測器。HS600系列有催化燃燒、電化學、紅外吸收補償 3 種工作原理的各種傳感器，可以檢測包括以上各種氣體在内的幾十種種易燃易爆和有毒有害氣體。在污水行業，由于探測器安裝的地點經常處于地下，如管廊等通風不佳的地方。因此，可燃性氣體檢測宜選用紅外吸收補償檢測原理的探測器。
HU660系列氣體檢測儀标準自帶一組繼電器，能根據用戶需要輸出低報警 (A1)、高報警(A2) 和2次繼電器信号。
   此外，HS660系列檢測儀具有獨特的 3 色背光顯示：正常是，LCD 液晶白色色背光，發生故障時，LCD 液晶屏黃色背光， 發生報警時，LCD 液晶屏紅色背光。這在光線少的地下特别便于檢修人員遠距離觀察。 由于探測器采用同一種型号，因此用戶將來的備件需求就變得簡單，隻需要選擇幾種備件，就可以應對大量的探測器維護需要。
  氣體報警控制器選用HS008-ZP數字氣體報警控制器。改報警控制器采用獨立闆卡結構，各通道工作完全獨立。根據用戶需要，數字氣體報警控制器針對現場每台探測器，都可以輸出高報警 (A1)、高高報警 (A2) 和2 個繼電器信号。聯動用戶的通風設備。同時控制器還能輸出 RS-485 Modbus 信号，給上位機系統，

  對于小型污水廠，1 套獨立氣體報警系統就能夠滿足使用了。對于大型污水廠，由于探測器分布廣，點數多，一般以分廠爲單元，分成若幹個系統，再通過 Modbus 通訊或 SCADA 系統，將若幹小系統整合成 一個大型系統。
  除了氣體檢測和報警，數據的采集和記錄也是一個非常重要的環節。采集和記錄的數據越詳盡，對于報警故障原因的分析就越有利。
