地下管廊氣體檢測運用

一、地下管廊概述：

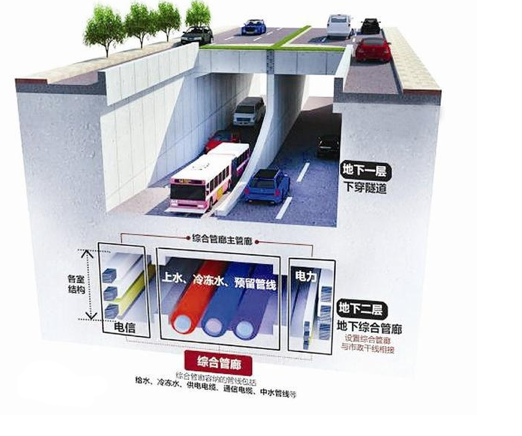

爲有效整合地下管線，合理利用地下空間，很多城市都修建了城市共同溝。而共同溝指的是“地下城市管道綜合走廊”，被譽爲“埋在地下的政績”，即在城市地下建造一個隧道空間，將市政、通訊、燃氣、給排水等各種管線以及檢修系統集中布置在一個隧道空間，管線的安裝、檢修全在隧道内進行，徹底改變以往各種管道各自建設、各自管理的零亂局面。

二、地下管廊環境監測概述

然而在地下管廊施工和使用過程中，對于管廊裏面的安全和監控卻不容忽視。地下管廊裝有各種線信号線、熱力管、燃氣管、電信管道、給水管道、電力管道等等，是一個多種信号與傳輸對象交彙的場所，長時間會産生可燃有毒氣體，伴随氧氣濃度降低，且裏面不通風，需要設置按時或者出現情況的時候送風。爲了充分保障管廊内環境安全，需要對其内部環境進行監測，以達到實時、自動監測地下管廊内的環境，其重要性不言而喻。

三、地下管廊環境監測介質

由于管廊較長，需要按施工設計要求來設置監測點。

1、管廊中的甲烷、硫化氫、氨氣、氧氣、一氧化碳等氣體監測。

2、管廊中的溫濕度監測、液位監測。

3、管廊中低窪或易積水區域的液位監測。

四、地下管廊環境監測相關事宜

深圳市環順科技有限公司專門研發生産環境氣體檢測儀，地下管廊環境監測系統主要涉及到管廊内的溫濕度、燃氣洩露、有害氣體監測等。根據實際情況，還可能涉及到其它監測。

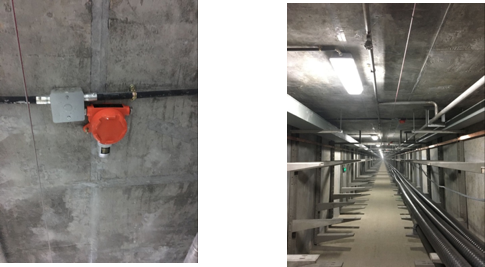

通過在地下管廊配置相應的檢測儀及報警器，并通過通信將監測信号從監測點引出到地面上，并通過4-20mA信号或者RS485數字信号或者無線通信（GPRS）傳輸到監控中心，通過配套的綜合管理軟件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀态進行連續采集，如出現異常，系統會自動生成報警（聲光報警、短信報警、郵件報警可選），第一時間通知到相關人員并且同時聯動風機送風，將可能出現的險情消滅在萌芽狀态，避免造成大的經濟損失及影響管廊的正常工作

五、地下管廊環境監測系統測點說明

由于管廊較長，需要選擇合适的距離來設置監測點，

1、對于溫濕度監測可以參考100米一個測點

2、對于燃氣報警則要針對實現情況選擇布的距離要大大縮短(或者選擇可能會發生報警的特殊區域)

3、對于積水報警則選擇低窪或易積水區域監測。

4、對于有害氣體監測，則要判斷具體是什麽氣體爲主，爲何産生，如果産生了積水(污水)可能會産生惡臭氣體等。

5、對于火情報警，按消防标準的話，會很密集，具體到管廊按什麽标準，需要另行考慮。

六、地下管廊環境監測系統産品

1、在線監測系統：

（1）防爆氣體傳檢測儀（HS660系列）：集成傳感、低功耗等技術的有線或者無線氣體監測産品，可以采集不同氣體（甲烷（CH4）、氧氣（O2）、一氧化碳（CO）、硫化氫（H2S）、氨氣（NH3）等等）的參數，通過4-20mA信号或者RS485數字信号或者無線輸出上傳數據。

（2）防爆溫度傳感器（HS660系列）：智能傳感器配置溫度傳感元件、低功耗元件，進行溫度的采集和有線或者無線傳輸的一款智能傳感器網絡産品。

（5）氣體報警控制器（HS008）：當空氣中檢測氣體洩漏時，氣體探測器檢測信号通過電纜立即傳送到報警主機控制單元。報控制器顯示出氣體濃度，當超過設定的報警濃度值時，控制器即發出聲、光報警信号并輸出聯動控制信号，控制風機等設備排除險情，從而起到保障作用，或者將信号直接傳輸到地下管廊中的PLC系統，及時預警，避免事故發生。

深圳市環順科技城市地下管廊環境監測系統技術方案的設計思想是根據監控的具體需求在合适的地點安裝多種類型的傳感器，還要根據傳感器的位置布置，信号輸出狀态，電源要求，網絡狀态等進行分析，選擇出最适合現場且建設成本最低的監控箱布置、網絡的選擇等具體的現場解決方案。數據采集至數據中心後，通過平台軟件將現場實時工況直觀展示的出來，并通過對曆史數據的統計分析來提供一些更高級的功能。
